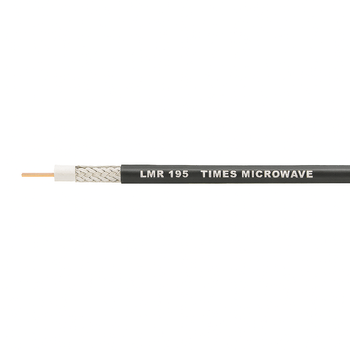

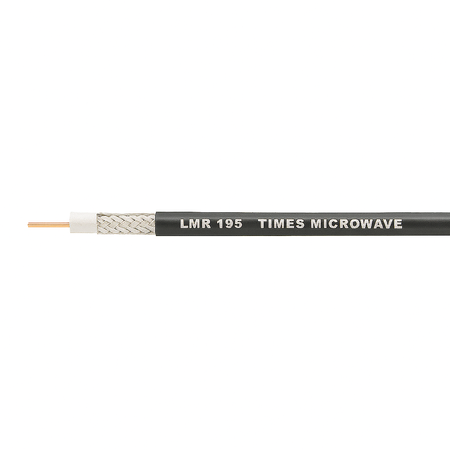

Kabel koncentryczny LMR-195-UF

LMR®-195-UF – Kabel koncentryczny 50 Ohm (UltraFlex) Kabel koncentryczny LMR-195-UF o impedancji 50 Ohm wyposażony jest w wyjątkowo elastyczną gumową powłokę zewnętrzną oraz skręcaną żyłę środkową, co czyni go idealnym rozwiązaniem w aplikacjach wymagających częstego zginania lub ruchu. Zaprojektowany z myślą o dynamicznych środowiskach RF, zapewnia niskie tłumienie sygnału oraz wysoką trwałość, dzięki czemu doskonale sprawdza się w systemach komunikacji taktycznej, mobilnej oraz wszędzie tam, gdzie kabel poddawany jest intensywnym ruchom.

Budowa:

Żyła wewnętrzna: skręcana miedź (stranded bare copper), Ø 0,97 mm

• Izolacja dielektryczna: spieniony polietylen (Foam PE), Ø 2,79 mm
• Ekranowanie:
• folia aluminiowa zespolona z dielektrykiem
• oplot z ocynkowanej miedzi (tinned copper), Ø 3,53 mm
• Powłoka zewnętrzna: czarny elastomer termoplastyczny (TPE), Ø 4,95 mm
• Kolor powłoki: czarny, odporny na promieniowanie UV

Parametry elektryczne:

• Impedancja: 50 Ω ±2 Ω
• Prędkość propagacji sygnału: 74%
• Opóźnienie sygnału: 4,17 ns/m
• Pojemność: 83,3 pF/m
• Indukcyjność: 0,21 µH/m
• Tłumienie @900 MHz: ~43,3 dB/100 m
• Skuteczność ekranowania: >90 dB
• Napięcie przebicia dielektryka: 1000 V DC
• Odporność powłoki na iskrzenie: 3000 V RMS
• Maksymalna moc szczytowa: 2,5 kW

Parametry mechaniczne:

• Minimalny promień gięcia (instalacja): 12,7 mm
• Minimalny promień gięcia (wielokrotny): 50,8 mm
• Wytrzymałość na rozciąganie: 18,2 kg
• Odporność na zgniatanie: 0,18 kg/mm
• Masa kabla: 0,03 kg/m
• Zakres temperatur pracy: –40°C do +85°C
• Zakres temperatur instalacji: –40°C do +85°C
• Zakres temperatur przechowywania: –70°C do +85°C
• Żywotność zewnętrzna: >10 lat

Zastosowania:

• Połączenia antenowe typu jumper
• Systemy RF: WLAN, LTE, GPS, WiMax, SCADA
• Instalacje mobilne, taktyczne, ruchome
