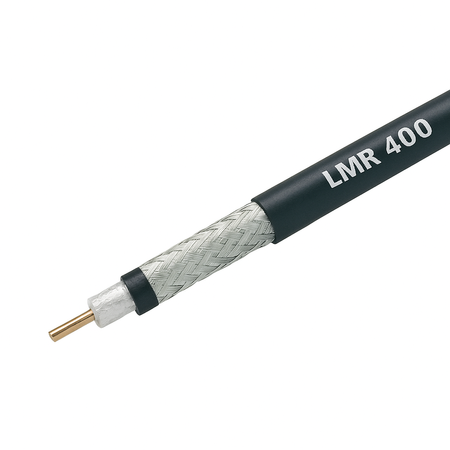

Kabel koncentryczny LMR-400

LMR®-400-UF – Ultraelastyczny kabel koncentryczny 50 Ohm

Seria kabli LMR® obejmuje model LMR-400-UF, wyjątkowo elastyczny kabel koncentryczny o impedancji 50 Ohm, wyposażony w powłokę odporną na promieniowanie UV. Stanowi doskonały zamiennik dla kabli RG-8 i 9913, oferując niższe tłumienie sygnału oraz większą elastyczność. Zaprojektowany z myślą o połączeniach antenowych typu jumper oraz instalacjach RF wymagających wysokiej wydajności, trwałości i odporności na częste zginanie.

Specyfikacja techniczna:

Budowa:

• Kabel koncentryczny o impedancji 50 Ohm
• Żyła wewnętrzna: skręcana miedź (stranded bare copper), Ø 2,74 mm
• Izolacja: spieniony polietylen (Foam PE), Ø 7,24 mm
• Ekranowanie:
• folia aluminiowa zespolona z dielektrykiem
• oplot z ocynkowanej miedzi (CuSn), Ø 7,85 mm
• Powłoka zewnętrzna: czarny elastomer termoplastyczny (TPE), odporny na promieniowanie UV
• Średnica zewnętrzna: 10,29 mm

Parametry elektryczne:

• Impedancja: 50 Ω ±2 Ω
• Prędkość propagacji sygnału: 85%
• Opóźnienie sygnału: 3,91 ns/m
• Pojemność: 78,4 pF/m
• Indukcyjność: 0,19 µH/m
• Tłumienie @100 MHz: ~3,9 dB/100 m
• Tłumienie @900 MHz: ~11,1 dB/100 m
• Tłumienie @2,4 GHz: ~19,7 dB/100 m
• Skuteczność ekranowania: >90 dB
• Napięcie przebicia dielektryka: 2500 V DC
• Odporność powłoki na iskrzenie: 8000 V RMS
• Maksymalna moc szczytowa: 8,8 kW

Parametry mechaniczne:

• Minimalny promień gięcia (instalacja): 25,4 mm
• Minimalny promień gięcia (wielokrotny): 63,5 mm
• Wytrzymałość na rozciąganie: 45,4 kg
• Odporność na zgniatanie: 0,36 kg/mm
• Masa kabla: 0,10 kg/m
• Zakres temperatur pracy: –40°C do +85°C
• Zakres temperatur przechowywania: –70°C do +85°C
• Żywotność zewnętrzna: >10 lat

Zastosowania:

• Połączenia antenowe typu jumper
• Systemy RF: WLAN, LTE, GPS, WiMax, SCADA
• Instalacje mobilne, taktyczne, ruchome
• Aplikacje wymagające wysokiej elastyczności, niskiego tłumienia i odporności na warunki zewnętrzne
